Гайка ГОСТ ISO 4032-2014 шестигранная

ГОСТ 4032-2014 определяет основные характеристики для шестигранной нормальной гайки (тип 1), с резьбой от М1,6 до М64 включительно, класса точности А для резьбы D≤М16 и класса точности В для резьбы D>М16.

Импортный аналог: гайка DIN 934.

Отечественные аналоги: гайка ГОСТ 5915, гайка ГОСТ 5927.

Область применения: в машиностроении для скрепления различных деталей, совместно с болтами, шайбами, шпильками и другими крепежными изделиями.

Фасовка: деревянные ящики по 50 кг, картонные коробки по 25 кг.

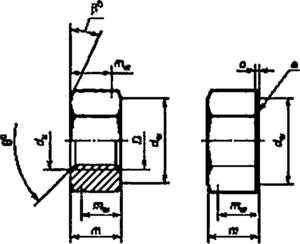

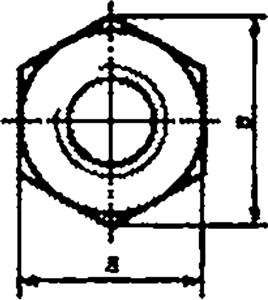

Чертеж гайки ГОСТ 4032-2014:

Гайка ГОСТ ISO 4032-2014 шестигранная

Гайка ГОСТ ISO 4032-2014 шестигранная

Гайка ГОСТ ISO 4032-2014 шестигранная 2

Гайка ГОСТ ISO 4032-2014 шестигранная 2

Характеристики гайки ГОСТ ISO 4032:

Характеристики гайки

Номинальный диаметр резьбы d

М1,6

М2

М2,5

М3

М3,5

М4

М5

M6

M8

M10

M12

M14

M16

М18

М20

Шаг резьбы, P

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

Высота, мм

макс

1,3

1,6

2

2,4

2,8

3,2

4,7

5,2

6,8

8,4

10,8

12,8

14,8

15,8

18

мин

1,05

1,35

1,75

2,15

2,55

2,9

4,4

4,9

6,44

8,04

10,37

12,1

14,1

15,1

16,9

Диаметр описанной окружности e, не менее

3,41

4,32

5,45

6,01

6,58

7,66

8,79

11,05

14,38

17,77

20,03

23,36

26,75

29,56

32,95

Размер под ключ, S

3,2

4

5

5,5

6

7

8

10

13

16

18

21

24

27

30

продолжение

Характеристики гайки

Номинальный диаметр резьбы d

М22

М24

М27

М30

M33

M36

M39

М42

М45

М48

М52

М56

М60

М64

Шаг резьбы, P

2,5

3

3

3,5

3,5

4

4

4,5

4,5

5

5

5,5

5,5

6

Высота,

мм

макс

19,4

21,5

23,8

25,6

28,7

31

33,4

34

36

38

42

45

48

51

мин

18,1

20,2

22,5

24,3

27,4

29,4

31,8

32,4

34,4

36,4

40,4

43,4

46,4

49,1

Диаметр описанной окружности e, не менее

37,29

39,55

45,2

50,85

55,37

60,79

66,44

71,3

76,95

82,6

88,25

93,56

99,21

104,9

Размер под ключ, S

34

36

41

46

50

55

60

65

70

75

80

85

90

95

Примечания: все параметры в таблице указаны в мм.

Оптовые поставки гайки ГОСТ 4032-2014 от одного ящика.
