Применяется в машиностроении, строительстве и в других отраслях совместно с болтами, шпильками, шайбами для скрепления различных элементов.

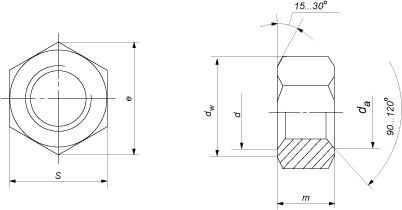

Чертеж гайки ГОСТ 5927-70:
Размеры гайки ГОСТ 5927:
| d |
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М(22) |
М24 |
М(27) |
М30 |
| Размер под ключ, S |
8 |
10 |
13 |
17 |
19 |
24 |
30 |
32 |
36 |
41 |
46 |
| е, не менее |
8,8 |
11,1 |
14,4 |
18,9 |
21,1 |
26,8 |
33,3 |
35,7 |
40 |
45,6 |
51,3 |
| m |
4 |
5 |
6,5 |
8 |
10 |
13 |
16 |
18 |
19 |
22 |
24 |
| Шаг резьбы |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
1,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
Основные параметры гайки ГОСТ 5927-70:
| Марка стали: |
10кп; 20кп; 35 |
| Класс точности: |
А |
| Класс прочности: |
5; 6; 8 |
| Поле допуска резьбы: |
6Н; 7Н для гаек по ТУ 14-4-1755-94 |
| Аналог: |
DIN 555 |
Теоретическая масса гаек с крупным шагом резьбы (для стальных гаек):
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг |
|
М5 |
1,440 |
М20 |
71,44 |
|
М6 |
2,573 |
М(22) |
103,15 |
|
М8 |
5,548 |
М24 |
122,87 |
|
М10 |
10,220 |
М(27) |
175,28 |
|
М12 |
15,670 |
М30 |
242,54 |
|
М(14) |
25,33 |
М36 |
416,78 |
|
М16 |
37,61 |
М42 |
623,88 |
|
М(18) |
53,27 |
М48 |
956,20 |
Примеры условной маркировки:
- Гайка ГОСТ 5927-70 М27-6Н.6 (S41) — гайка с диаметром резьбы d = 27 мм, с размером «под ключ» S = 41 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, черная.
- Гайка ГОСТ 5927-70 М5-6Н.8.019 (S8) — гайка с диаметром резьбы d = 5 мм, с размером «под ключ» S8, с крупным шагом резьбы с полем допуска 6Н, класса прочности 8, оцинкованная (покрытие 9 мкм).
