ГОСТ 15523-70 определяется основные характеристики гайки шестигранной высокой класса точности В.
Область использования: в машиностроении для скрепления деталей, подвергающихся большим нагрузкам. Применяется совместно с болтами, шайбами, шпильками и другими крепежными изделиями.

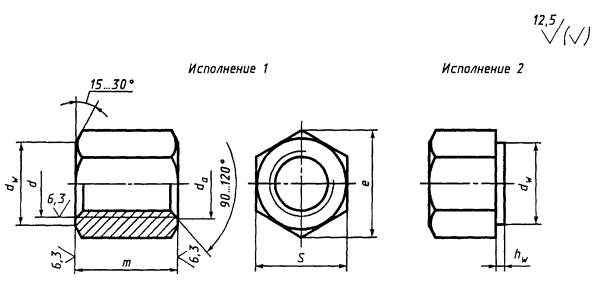

Чертеж гайки высокой по ГОСТ 15523:
Пример условного обозначения:
- Гайка ГОСТ 15523-70 М36-6Н.5.019 — гайка высокая с номинальным диаметром резьбы 36 мм, с полем допуска 6Н, обычного класса прочности 5,0, с цинковым покрытием толщиной 9 микрон.
Отгружается в деревянных ящиках по 50 кг или в картонных коробках по 25 кг.
Размеры гайки ГОСТ 15523:
|
Номинальный диаметр резьбы d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Шаг резьбы |
крупный |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4, |
4,5 |
5 |
||||
|
мелкий |
— |
1 |
1,25 |
1,5 |
2 |
3 |
|||||||||||||
| Размер «под ключ» S |
5,5 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
| Диаметр описанной окружности е , не менее |
5,9 |
7,5 |
8,6 |
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
da |
не менее |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
не более |
3,45 |
4,60 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
| dw , не менее |
5,0 |
6,3 |
7,2 |
9,0 |
11,7 |
14,5 |
16,5 |
19,2 |
22,0 |
24,8 |
27,7 |
31,4 |
33,2 |
38,0 |
42,7 |
51,1 |
59,9 |
69,4 |
|
|
hw |
не более |
0,4 |
0,5 |
0,6 |
0,8 |
||||||||||||||
|
не менее |
0,15 |
0,20 |
0,25 |
||||||||||||||||
| Высота m |
3,6 |
4,8 |
6 |
7,2 |
9,6 |
12 |
14 |
17 |
19 |
22 |
24 |
26 |
29 |
32 |
36 |
43 |
50 |
58 |
|
Примечания: в скобках указаны размеры, которые не рекомендуется применять.
В следующей таблице указана теоретическая масса высокой гайки:
|
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d , мм |
Теоретическая масса 1000 шт. гаек, кг » |
|
3 |
0,562 |
12 |
19,030 |
24 |
170,90 |
|
4 |
1,183 |
14 |
32,650 |
27 |
232,70 |
|
5 |
1,798 |
16 |
47,170 |
30 |
334,70 |
|
6 |
3,188 |
18 |
69,81 |
36 |
574,70 |
|
8 |
8,285 |
20 |
93,15 |
42 |
930,60 |
|
10 |
14,260 |
22 |
132,90 |
48 |
1451,00 |
Узнать цены и купить гайку по ГОСТу 15523 оптом от 100 кг. вы можете у наших специалистов.
