Болт с шестигранной головкой ГОСТ 7798-70

Болт с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм по ГОСТ 7798-70

Зарубежные аналоги — DIN 933 и DIN 931.

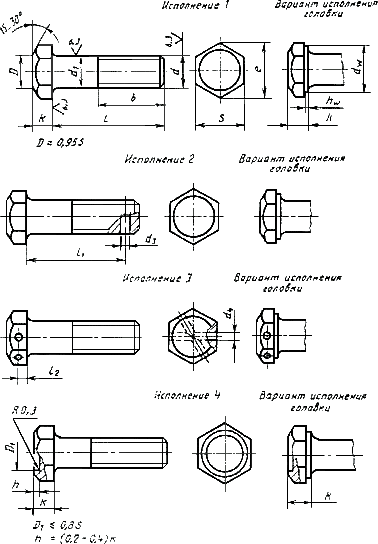

Чертеж болта ГОСТ 7798:

Чертеж болта с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм по ГОСТ 7798-70

Марки стали и основные размеры болтов:

Таблица 1

Марка стали:
10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР
Класс точности: В
Класс прочности: 4,8; 5,8; 8,8; 10,9
Поле допуска резьбы: 6g
Аналог: DIN933, 931, ТУ 14-4-1760-94
Номинальный диаметр резьбы d болт м6 болт М8 болт М10 болт М12 (14) болт М16 (18) болт М20 (22) болт м24 (27) болт м30 болт м36 болт м42 болт м48
Шаг резьбы крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий 1 1,25 1,5 2 3
Диаметр стержня d1 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Размер «под ключ» S 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75
Высота головки k 4,0 5,3 6,4 7,5 8,8 10,0 12,0 12,5 14,0 15,0 17,0 18,7 22,5 26,0 30,0
Диаметр описанной окружности е, не менее 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6
dw, не менее 8,7 11,5 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4
hw не менее 0,15 0,20 0,25
не более 0,6 0,8
Диаметр отверстия в стержне d3 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0
Диаметр отверстия в головке d4Н15 2,0 2,5 3,2 4,0 5,0
Расстояние от опорной поверхности до оси отверстия в головке l2js15 2,0 2,8 3,5 4,0 4,5 5,0 6,0 6,5 7,0 7,5 8,5 9,5 11,5 13,0 15,0

* размеры болтов, заключенные в скобки, использовать не рекомендуется.

Вариант исполнения болта необходимо оговорить при открытии заказа в производстве.

Вес болта ГОСТ 7798-70:

Длина болта, мм Теоретический вес 1000 шт. болтов кг» при номинальном диаметре резьбы d, мм
болт м6 болт М8 болт М10 болт М12 болт м14 болт М16 болт м18 болт М20 болт м22 болт м24 болт м27 болт м30 болт м36 болт м42 болт м48
8 4,306 8,668
10 4,712 9,394 16,68
12 5,118 10,120 17,82
14 5,524 10,850 18,96 27,89
16 5,930 11,570 20,10 29,48 43,98
18 6,336 12,300 21,23 31,12 46,21 65,54
20 6,742 13,020 22,37 32,76 48,45 68,49 95,81
22 7,204 13,520 23,51 34,40 50,69 71,44 99,52
25 7,871 14,840 25,22 36,86 54,05 75,87 105,10 133,3
28 8,537 16,330 26,92 39,32 57,40 80,29 110,60 140,2
30 8,981 17,120 28,52 40,96 59,64 83,24 114,30 144,8 193,0
32 9,426 17,910 29,43 42,59 61,87 86,19 118,00 149,4 198,6 237,0
35 10,090 19,090 31,28 45,34 65,24 90,62 123,60 156,3 207,0 246,9 340,6
38 10,760 20,280 33,18 48,00 68,59 95,04 129,20 163,2 215,4 256,9 353,3
40 11,200 21,070 34,36 49,78 71,25 97,99 132,90 167,8 221,0 263,5 361,8 474,8
45 12,310 23,040 37,45 54,22 77,30 105,70 142,10 179,4 235,0 280,1 373,0 500,9
50 13,420 25,020 40,53 58,67 83,35 113,60 152,40 190,9 249,0 296,7 404,1 526,9 834,5
55 14,530 26,990 43,62 63,11 89,39 121,50 162,40 203,7 263,1 313,3 425,3 553,0 872,1 1304
60 15,640 28,970 46,70 67,55 95,44 129,40 172,40 216,0 278,9 329,9 446,5 579,0 909,8 1356
65 16,760 30,940 49,79 71,99 101,50 137,30 182,40 228,4 293,8 348,8 467,7 605,1 947,4 1407 2009
70 17,870 32,910 52,87 76,44 107,50 145,20 192,40 240,7 308,8 366,5 491,1 631,1 985,0 1458 2076
75 18,980 34,890 55,96 80,88 113,60 153,10 202,40 253,0 323,7 384,3 513,6 659,7 1023,0 1509 2143
80 20,090 36,860 59,04 85,33 119,60 161,00 212,40 265,0 338,6 402,1 536,1 687,5 1061,0 1561 2211
85 21,200 38,840 62,13 89,77 125,70 168,90 222,40 277,7 353,6 419,8 558,6 715,2 1098,0 1612 2278
90 22,310 40,810 65,21 94,20 131,70 176,80 232,40 290,1 368,5 437,6 581,0 743,0 1141,0 1663 2345
95 42,790 68,30 98,64 137,80 184,70 242,40 302,4 383,4 455,4 603,5 770,8 1181,0 1715 2412
100 44,760 71,38 103,10 143,80 192,60 252,40 314,7 398,3 473,2 626,0 798,5 1221,0 1766 2479
105 74,47 107,50 149,90 200,50 262,40 327,1 413,3 490,9 648,5 826,3 1261,0 1826 2546
110 77,55 112,00 155,90 208,40 272,30 339,4 428,2 508,7 671,0 854,1 1301,0 1880 2614
115 80,63 116,40 162,00 216,30 282,30 351,8 443,1 526,5 693,5 881,8 1341,0 1934 2690
120 83,72 120,90 168,00 224,20 292,30 364,1 458,1 544,2 716,0 909,6 1381,0 1989 2760
125 86,80 125,30 174,00 232,10 302,30 376,4 473,0 562,0 738,5 937,4 1421,0 2043 2831
130 89,89 129,70 180,10 240,00 312,30 388,8 487,9 579,8 761,0 965,2 1461,0 2098 2903
140 96,06 138,60 192,20 255,80 332,30 413,5 517,8 615,3 806,0 1021,0 1541,0 2207 3045
150 102,18 147,50 204,30 271,60 352,30 438,1 547,6 650,8 850,1 1076,0 1621,0 2315 3187
160 108,38 156,40 216,40 287,40 372,30 462,8 577,5 686,4 895,9 1132,0 1701,0 2424 3329
170 114,58 165,30 228,50 303,20 392,30 487,5 607,4 721,9 940,9 1188,0 1780,0 2533 3471
180 120,68 174,20 240,60 319,00 412,30 512,2 637,2 757,5 985,9 1243,0 1860,0 2642 3614
190 126,88 183,10 252,70 333,80 432,30 536,9 667,1 793,0 1031,0 1299,0 1940,0 2751 3756
200 133,08 191,90 264,70 350,60 452,20 561,5 697,0 828,6 1076,0 1354,0 2020,0 2860 3898
220 209,70 228,90 382,20 492,20 610,9 756,7 899,6 1166,0 1465,0 2180,0 3077 4182
240 227,50 313,10 413,80 532,20 660,3 816,4 970,8 1256,0 1576,0 2340,0 3295 4466
260 245,20 337,60 445,40 572,20 709,6 876,1 1042,0 1346,0 1687,0 2500,0 3513 4751
280 361,50 476,90 612,20 759,0 935,9 1113,0 1436,0 1798,0 2660,0 3730 5035
300 385,70 508,50 652,20 808,3 995,6 1184,0 1526,0 1910,0 2820,0 3948 5319

Форма выпуска: ящики по 50 кг., коробки по 25 кг.

Реализация болтов м6, м8, м10, м12, м14, м16, м20, м24 различной длины от 0,5 тонны.
