Используется совместно с болтом, шпилькой и гайкой для соединения различных деталей в строительстве, машиностроении, мебельной промышленности и в других отраслях.
По типу исполнения производятся двух видов:
- исполнение 1 (прямоугольное сечение)
- исполнение 2 (фаска на внешнем торце).
По классам точности: А и С. Класс А — более точный, меньше предельные отклонения по размерам.
Аналоги импортные (не полное соответствие) : шайба плоская увеличенная DIN 9021 и шайба ISO 7093.
Отгружается в ящиках по 50 кг, а также в картонных коробках по 20-25 кг.
Примеры условного обозначения:
- Шайба 30.01.08кп.016 ГОСТ 6958-78 — шайба увеличенная плоская с номинальным диаметром резьбы 30 мм, с толщиной, установленной в стандарте, из стали марки 08кп, оцинкованная с толщиной покрытия 6 микрон
- Шайба 48.01.10.019 ГОСТ 6958-78 — шайба усиленная плоская с номинальным диаметром резьбы 48 мм, с толщиной, установленной в стандарте, из стали 10, оцинкованная с толщиной цинкового покрытия 9 микрон

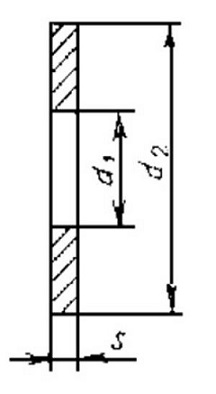

Размеры усиленной плоской шайбы ГОСТ 6958-78:
d (мм) Диаметр резьбы крепежной детали в (мм) | d1 (мм) Внутренний диаметр шайбы класса точности A в (мм) | d1 (мм) Внутренний диаметр шайбы класса точности C в (мм) | d2 (мм) Наружный диаметр шайбы в (мм) | s (мм) Толщина шайбы в (мм) |
---|---|---|---|---|
1.0 | 1.1 | 1.2 | 4.0 | 0.3 |
1.2 | 1.3 | 1.4 | 4.0 | 0.3 |
1.6 | 1.7 | 1.8 | 5.0 | 0.3 |
2.0 | 2.2 | 2.4 | 6.0 | 0.5 |
2.5 | 2.7 | 2.9 | 8.0 | 0.5 |
3.0 | 3.2 | 3.4 | 9.0 | 0.8 |
3.5 | 3.7 | 3.9 | 11.0 | 0.8 |
4.0 | 4.3 | 4.5 | 12.0 | 1.0 |
5.0 | 5.3 | 5.5 | 15.0 | 1.2 |
6.0 | 6.4 | 6.6 | 18.0 | 1.6 |
8.0 | 8.4 | 9.0 | 24.0 | 2.0 |
10.0 | 10.5 | 11.0 | 30.0 | 2.5 |
12.0 | 13.0 | 13.5 | 37.0 | 3.0 |
14.0 | 15.0 | 15.5 | 44.0 | 3.0 |
16.0 | 17.0 | 17.5 | 50.0 | 3.0 |
18.0 | 19.0 | 20.0 | 56.0 | 4.0 |
20.0 | 21.0 | 22.0 | 60.0 | 4.0 |
22.0 | 23.0 | 24.0 | 66.0 | 5.0 |
24.0 | 25.0 | 26.0 | 72.0 | 5.0 |
27.0 | 28.0 | 30.0 | 85.0 | 6.0 |
30.0 | 31.0 | 33.0 | 92.0 | 6.0 |
36.0 | 37.0 | 39.0 | 110.0 | 8.0 |
42.0 | x | 45.0 | 125.0 | 10.0 |
48.0 | x | 52.0 | 145.0 | 10.0 |
Купить усиленную шайбу оптом от 100 кг с доставкой по России можете у наших менеджеров.
