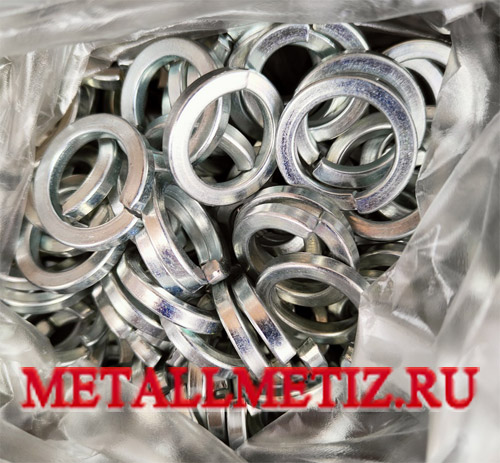

Шайба гровер. Основные виды пружинной шайбы ГОСТ 6402-70.
Применяется вместе с болтами, шпильками или винтами с целью предотвращения самоотвинчивания крепежа.

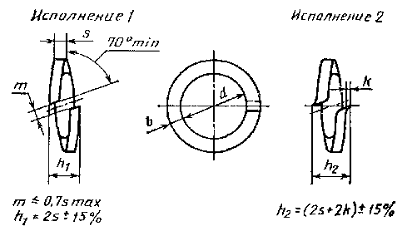

Характеристики шайбы ГОСТ 6402-70 приведены на чертеже и в таблице:
Таблица 1
| Номина льный диаметр резьбы болта, винта, шпильки |
d | Типы пружинных шайб | k, (для шайб типа Л и Н), не более | ||||||||||
| Легкая шайба гровер (Л) | Нормальная шайба гровер (Н) | Тяжелая шайба гровер (Т) | Особо тяжелая шайба гровер (ОТ) | ||||||||||
| b | s | b=s | b=s | b=s | |||||||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||
| 2 | 2,1 | +0,25 | 0,8 | ±0,08 | 0,5 | ±0,07 | 0,5 | ±0,07 | 0,6 | ±0,07 | — | — | — |
| 2,5 | 2,6 | 0,8 | 0,6 | 0,6 | 0,8 | ±0,08 | |||||||
| 3 | 3,1 | +0,30 | 1,0 | ±0,125 | (0,6) | 0,8 | ±0,08 | 1,0 | ±0,125 | ||||
| 0,8 | ±0,08 | ||||||||||||
| 3,5 | 3,6 | 1,0 | 0,8 | 1,0 | ±0,125 | — | 0,15 | ||||||
| 4 | 4,1 | 1,2 | 0,8 | 1,0 | 1,4 | ||||||||
| (1,4) | (1,0) | ±0,125 | (1,2) | ||||||||||
| 5 | 5,1 | 1,2 | 1,0 | 1,2 | 1,6 | ||||||||
| (1,6) | (1,2) | (1,4) | |||||||||||
| 6 | 6,1 | +0,58 | 1,6 | 1,2 | 1,4 | 2,0 | 0,2 | ||||||
| (2,0) | (1,4) | (1,6) | |||||||||||
| 7 | 7,2 | 2,0 | 1,6 | 2,0 | — | ||||||||
| 8 | 8,2 | 2,0 | 1,6 | 2,0 | 2,5 | 0,3 | |||||||
| (2,5) | |||||||||||||
| 10 | 10,2 | +0,70 | 2,5 | 2,0 | 2,5 | 3,0 | 3,5 | ±0,24 | |||||
| (3,0) | |||||||||||||
| 12 | 12,2 | 3,5 | ±0,15 | 2,5 | 3,0 | 3,5 | ±0,24 | 4,0 | 0,4 | ||||
| 14 | 14,2 | 4,0 | 3,0 | 3,2 | ±0,15 | 4,0 | ±0,24 | 4,5 | ±0,24 | 0,4 | |||
| (3,5) | |||||||||||||
| 16 | 16,3 | 4,5 | 3,2 | ±0,15 | 3,5 | 4,5 | 5,0 | ||||||
| (4,0) | |||||||||||||
| 18 | 18,3 | +0,84 | 5,0 | 3,5 | 4,0 | 5,0 | 5,5 | ||||||
| (4,5) | |||||||||||||
| 20 | 20,5 | 5,5 | (4,0) | 4,5 | 5,5 | 6,0 | |||||||
| (5,0) | |||||||||||||
| 22 | 22,5 | 6,0 | 4,5 | 5,0 | 6,0 | 7,0 | ±0,29 | ||||||
| (5,5) | |||||||||||||
| 24 | 24,5 | 6,5 | ±0,18 | 4,8 | 5,5 | 7,0 | ±0,29 | 8,0 | ±0,29 | 0,5 | |||
| (7,0) | (5,0) | (6,0) | |||||||||||
| 27 | 27,5 | 7,0 | 5,5 | 6,0 | 8,0 | 9,0 | |||||||
| (8,0) | (7,0) | ±0,18 | |||||||||||
| 30 | 30,5 | +1,00 | 8,0 | 6,0 | 6,5 | 9,0 | 10,0 | 0,8 | |||||
| (9,0) | (8,0) | ||||||||||||
| 33 | 33,5 | 10,0 | 6,0 | 7,0 | — | — | |||||||
| 36 | 36,5 | 10,0 | 6,0 | 8,0 | 10,0 | 12,0 | ±0,35 | ||||||
| (9,0) | |||||||||||||
| 39 | 39,5 | 10,0 | 6,0 | 8,5 | — | — | — | ||||||
| 42 | 42,5 | 12,0 | ±0,215 | 7,0 | ±0,18 | 9,0 | 12,0 | ±0,35 | |||||
| (10,0) | |||||||||||||
| 45 | 45,5 | 12,0 | 7,0 | 9,5 | — | — | |||||||
| 48 | 48,5 | 12,0 | 7,0 | 10,0 | |||||||||
| (12,0) | ±0,215 | ||||||||||||
Виды пружинной шайбы ГОСТ 6402-70:
- Н — нормальные с квадратным поперечным сечением
- Л — легкие с прямоугольным поперечным сечением.
- Т — тяжелые с квадратным поперечным сечением
- ОТ — особо тяжелые с квадратным поперечным сечением
Выпускаются в деревянных ящиках весом по 40 кг.
Купить пружинную шайбу оптом от 100 кг. вы можете у наших менеджеров.
