Канат плоской конструкции ГОСТ 3092-80

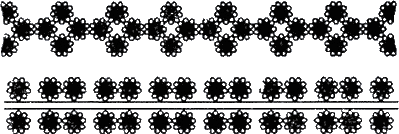

Канаты плоский конструкции 8х4х9(0+9)+32 о. с., имеющий 32 органических сердечника, выпускается согласно ГОСТ 3092-80.
Примеры условной маркировки:
- Канат ГОСТ 3092-80 217-Г-ВК-Ж-Н-Т-1370 — канат плоский шириной 217 мм. (толщина — 35,5 мм.), грузовой (Г), марки ВК, оцинкованный по группе «Ж» (для жестких условий эксплуатации (Ж), нераскручивающийся (Н), повышенной точности изготовления (Т), маркировочная группа разрывного усилия 1370 Н/кв.мм. (110 кгс/кв.мм.)
- Канат ГОСТ 3092-80 139-Г-I-С-Н-Т-1470 — трос плоский шириной 139 мм. (толщин — 22,5 мм.), грузовой (Г), марки I, оцинкованный по группе «С» (для средних условий эксплуатации), нераскручивающийся (Н), повышенной точности (Т), маркировочная группа разрывного усилия 1470 Н/кв.мм. (150 кгс/кв.мм.).
Характеристики плоских канатов по ГОСТ 3092-80:
| Размеры каната, мм | Диаметр проволоки, мм 288 проволоки | Расчетная площадь сечения всех проволок, мм2 | Ориентировочная масса 1000 м смазанного каната, кг | Маркировочная группа, Н/мм2 (кгс/мм2) | |||||||
| 1370(110) | 1470(150) | 1570(160) | 1670(170) | 1770(180) | 1860(190) | 1960(200) | |||||
| ширина | толщина | ||||||||||
| Суммарное разрывное усилие всех проволок в канате, 11, не менее | |||||||||||
| 124 | 20,0 | 1,60 | 579,05 | 6050,0 | 794000 | 851000 | 907500 | 964500 | 1020000 | 1075000 | 1130000 |
| 139 | 22,5 | 1,80 | 732,87 | 7695,0 | 1005000 | 1075000 | 1145000 | 120000 | 1290000 | 1360000 | 1435000 |
| 145 | 23,5 | 1,90 | 816,56 | 8560,0 | 1120000 | 1200000 | 1280000 | 1360000 | 1440000 | 1520000 | 1600000 |
| 154 | 25,0 | 2,00 | 904,75 | 9430,0 | 1240000 | 1325000 | 141500 | 1505000 | 1595000 | 1680000 | 1770000 |
| 170 | 27,5 | 2,20 | 1094,77 | 11500,0 | 1500000 | 1605000 | 1715000 | 1820000 | 1930000 | 2035000 | 2145000 |
| 186 | 30,0 | 2,40 | 1302,88 | 13610,0 | 1785000 | 1915000 | 2040000 | 2170000 | 2295000 | 2425000 | 2550000 |
| 202 | 33,0 | 2,60 | 1529,05 | 16000,0 | 2095000 | 2245000 | 2395000 | 2545000 | 2695000 | 2845000 | 2995000 |
| 217 | 35,5 | 2,80 | 1773,36 | 18550,0 | 2430000 | 2605000 | 2780000 | 2950000 | 3125000 | 3300000 | 3475000 |
| 233 | 38,0 | 3,00 | 2035,76 | 21260,0 | 2790000 | 2990000 | 3190000 | 3390000 | 3590000 | 3790000 | 3990000 |
Плоские стальные тросы обычно выпускаются на заказ. Минимальная партия — 500 п.м.
