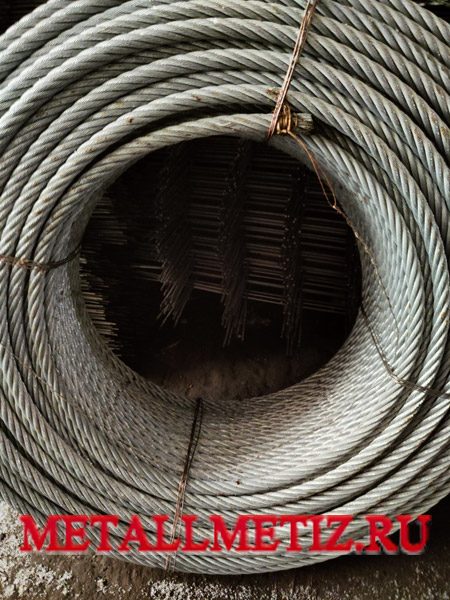

Трос стальной грузолюдской ГОСТ 3077
ГОСТ 3077-80 — канат двойной свивки типа ЛК-О конструкции 6х19(1+9+9)+1 о.с.
Основная область использования: канат для лифтов (грузолюдской). Используется и как грузовой трос для кранов, талей и лебедок.
В условной маркировке канатов для лифтов указывается «ГЛ» (означает «грузолюдской»). Например:
- Канат ГОСТ 3077 7,8 ГЛ-В-Н-Р-Т-1770 — канат лифтовой ф 7,8 мм, ГрузоЛюдской, марки В, Нераскручивающийся, Рихтованный, повышенной Точности, группа на разрыв 1770 Н/мм2.
- Канат 22,0-ГЛ-I-Н-Р-1670 ГОСТ 3077-80 — трос грузолюдской диаметром 41,0 мм., марки I, нераскручивающийся (Н), рихтованный (Р), маркировочная группа разрывного усилия 1670 Н/кв.мм.
- Канат 25,5-ГЛ-ВК-Ж-Н-Т-1370 ГОСТ 3077-80 — трос лифтовой диаметром 46,0 мм., марки ВК, оцинкованный по группе «Ж» (для жестких условий работы), нераскручивающийся (Н), повышенной точности (Т), маркировочная группа разрывного усилия 1370 Н/кв.мм.
Характеристики лифтовых тросов ГОСТ 3077-80:
Таблица 1
| Диаметр, мм | Расчетная площадь сечения всех проволок, мм2 | Ориентировочная масса 1000 м смазанного каната, кг | Маркировочная группа, Н/мм2 (кгс/мм2) | ||||||||
| каната | проволоки | 1370(140) | 1470(150) | 1570(160) | |||||||
| центральной | первого слоя (внутреннего) | второго слоя (наружного) | |||||||||
| Разрывное, усилие, Н, не менее | |||||||||||
| суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | ||||||
| 6 проволок | 54 проволоки | 54 проволоки | |||||||||
| 4,6 | 0,40 | 0,20 | 0,36 | 7,94 | 77,8 | — | — | — | — | — | — |
| 5,1 | 0,45 | 0,22 | 0,40 | 9,79 | 95,9 | — | — | — | — | — | — |
| 5,7 | 0,55 | 0,26 | 0,45 | 12,88 | 126,0 | — | — | — | — | — | — |
| 6,4 | 0,60 | 0,28 | 0,50 | 15,63 | 153,0 | — | — | — | — | — | — |
| 7,8 | 0,70 | 0,34 | 0,60 | 22,47 | 220,5 | — | — | — | — | 35200 | 29900 |
| 8,8 | 0,80 | 0,38 | 0,70 | 29,92 | 293,6 | — | — | — | — | 46900 | 39800 |
| 10,5 | 0,90 | 0,45 | 0,80 | 39,54 | 387,5 | — | — | — | — | 61950 | 52650 |
| 11,5 | 1,00 | 0,50 | 0,90 | 49,67 | 487,0 | — | — | — | — | 77850 | 66150 |
| 12,0 | 1,05 | 0,50 | 0,95 | 54,07 | 530,0 | — | — | — | — | 84750 | 72000 |
| 13,0 | 1,10 | 0,55 | 1,00 | 60,94 | 597,3 | — | — | — | — | 95550 | 81100 |
| 14,0 | 1,20 | 0,60 | 1,10 | 73,36 | 719,0 | — | — | — | — | 115000 | 97750 |
| 15,0 | 1,30 | 0,65 | 1,20 | 86,95 | 852,5 | — | — | — | — | 136000 | 115500 |
| 16,5 | 1,40 | 0,70 | 1,30 | 101,68 | 996,5 | 139500 | 118000 | 1149000 | 126500 | 159000 | 135000 |
| 17,5 | 1,50 | 0,75 | 1,40 | 117,58 | 1155,0 | 161000 | 136500 | 172500 | 146500 | 184000 | 156000 |
| 19,5 | 1,70 | 0,85 | 1,50 | 139,69 | 1370,0 | 191500 | 162500 | 205000 | 174000 | 219000 | 183000 |
| 20,5 | 1,80 | 0,90 | 1,60 | 158,19 | 1550,0 | 217000 | 184000 | 232500 | 137000 | 248000 | 210500 |
| 22,0 | 1,90 | 0,95 | 1,70 | 177,85 | 1745,0 | 244000 | 207000 | 261000 | 221500 | 278500 | 236500 |
| 23,0 | 2,00 | 1,00 | 1,80 | 198,67 | 1950,0 | 272500 | 231000 | 292000 | 247500 | 311500 | 264500 |
| 25,5 | 2,20 | 1,10 | 2,00 | 243,76 | 2390,0 | 334000 | 284000 | 358000 | 304000 | 382000 | 324500 |
| 28,0 | 2,40 | 1,20 | 2,20 | 293,48 | 2880,0 | 402500 | 342000 | 431000 | 366500 | 460000 | 391000 |
| 30,5 | 2,60 | 1,30 | 2,40 | 347,82 | 3410,0 | 477000 | 405000 | 511000 | 434000 | 545000 | 463500 |
| 32,5 | 2,80 | 1,40 | 2,60 | 406,76 | 3990,0 | 558000 | 474000 | 597500 | 508000 | 637500 | 541500 |
| 35,0 | 3,00 | 1,50 | 2,80 | 470,34 | 4610,0 | 645000 | 548000 | 691000 | 587500 | 737000 | 6265000 |
| 37,0 | 3,20 | 1,60 | 2,90 | 513,49 | 5035,0 | 704500 | 598500 | 7545000 | 641000 | 805000 | 684000 |
| 39,0 | 3,40 | 1,70 | 3,00 | 558,74 | 5475,0 | 760500 | 651000 | 821000 | 697500 | 876000 | 744000 |
| 40,0 | 3,50 | 1,75 | 3,10 | 595,18 | 5830,0 | 816500 | 693500 | 874500 | 743000 | 933000 | 792500 |
| 41,0 | 3,60, | 1,80 | 3,20 | 632,78 | 6200,0 | 868000 | 737500 | 930000 | 790000 | 992000 | 843000 |
| 43,5 | 3,80 | 1,90 | 3,40 | 711,42 | 6975,0 | 976000 | 829500 | 1045000 | 883500 | 1115000 | 948000 |
| 45,0 | 3,90 | 1,95 | 3,50 | 752,48, | 7370,0 | 1030000 | 877000 | 105000 | 939500 | 1175000 | 999500 |
| 46,0 | 4,00 | 2,00 | 3,60 | 794,70 | 7790,0 | 1090000 | 926500 | 1165000 | 989500 | 1245000 | 105500 |
Продолжение. Трос для лифта
| Диаметр, мм | Расчетная площадь сечения всех проволок, мм2 | Ориентировочная масса 1000 м смазанного каната, кг | Маркировочная группа, Н/мм2 (кгс/мм2) | |||||||||
| каната | проволоки | 1670(170) | 1770(180) | 1860(190) | ||||||||
| центральной | первого слоя (внутреннего) | второго слоя (наружного) | ||||||||||
| Разрывное усилие, Н, не менее | ||||||||||||
| суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | |||||||
| 6 проволок | 64 проволоки | 54 проволоки | ||||||||||
| 4,6 | 0,40 | 0,20 | 0,36 | 7,94 | 77,8 | — | — | 14000 | 11550 | 14750 | 12050 | |
| 5,1 | 0,45 | 0,22 | 0,40 | 9,79 | 95,9 | — | — | 17250 | 14250 | 18200 | 14900 | |
| 5,7 | 0,55 | 0,26 | 0,45 | 12,88 | 126,0 | — | — | 22700 | 18800 | 23950 | 19600 | |
| 6,4 | 0,60 | 0,28 | 0,50 | 15,63 | 153,0 | — | — | 27550 | 22800 | 29100 | 23800 | |
| 7,8 | 0,70 | 0,34 | 0,60 | 22,47 | 220,5 | 37400 | 31300 | 39600 | 32750 | 41800 | 34250 | |
| 8,8 | 0,80 | 0,38 | 0,70 | 29,92 | 293,6 | 49800 | 42350 | 52750 | 43650 | 55700 | 45550 | |
| 10,5 | 0,90 | 0,45 | 0,80 | 39,54 | 387,5 | 65850 | 55950 | 69700 | 57560 | 73600 | 60300 | |
| 11,5 | 1,00 | 0,50 | 0,90 | 49,67 | 487,0 | 82750 | 70300 | 87600 | 72450 | 92450 | 75800 | |
| 12,0 | 1,05 | 0,50 | 0,95 | 54,07 | 530,0 | 90050 | 76500 | 95350 | 78850 | 100500 | 82350 | |
| 13,0 | 1,10 | 0,55 | 1,00 | 60,94 | 597,3, | 101500 | 86150 | 107000 | 88700 | 113000 | 92800 | |
| 14,0 | 1,20 | 0,60 | 1,10 | 73,36 | 719,0 | 122000 | 103500 | 129000 | 106500 | 136500 | 111000 | |
| 15,0 | 1,30 | 0,65 | 1,20 | 86,95 | 852,5 | 144500 | 122500 | 153000 | 126500 | 161500 | 132000 | |
| 16,5 | 1,40 | 0,70 | 1,30 | 101,68 | 996,5 | 169000 | 143500 | 179000 | 147500 | 189000 | 154500 | |
| 17,5 | 1,50 | 0,75 | 1,40 | 117,58 | 1155,0 | 195500 | 166000 | 207000 | 171500 | 218500 | 178500 | |
| 19,5 | 1,70 | 0,85 | 1,50 | 139,69 | 1370,0 | 232500 | 197000 | 246000 | 203500 | 260000 | 212500 | |
| 20,5 | 1,80 | 0,90 | 1,60 | 158,19 | 1550,0 | 263500 | 223500 | 279000 | 230500 | 294500 | 241500 | |
| 22,0 | 1,90 | 0,95 | 1,70 | 177,85 | 1745,0 | 296000 | 251000 | 313500 | 259000 | 331000 | 270500 | |
| 23,0 | 2,00 | 1,00 | 1,80 | 198,67 | 1950,0 | 330500 | 281000 | 350000 | 289500 | 369500 | 302500 | |
| 25,5 | 2,20 | 1,10 | 2,00 | 243,76 | 2390,0 | 406000 | 344500 | 429500 | 355500 | 453500 | 371500 | |
| 28,0 | 2,40 | 1,20 | 2,20 | 293,48 | 2880,0 | 488500 | 415500 | 517500 | 428000 | 546000 | 447500 | |
| 30,5 | 2,60 | 1,30 | 2,40 | 347,82 | 3410,0 | 579000 | 492000 | 613500 | 507500 | 647500 | 530500 | |
| 32,5 | 2,80 | 1,40 | 2,60 | 406,76 | 3990,0 | 677500 | 575500 | 717500 | 593000 | 757000 | 620000 | |
| 35,0 | 3,00 | 1,50 | 2,80 | 470,34 | 4610,0 | 783500 | 665500 | 829500 | 686000 | 875500 | 717500 | |
| 37,0 | 3,20 | 1,60 | 2,90 | 513,49 | 5035,0 | 855000 | 726500 | 905500 | 749000 | 956000 | 783500 | |
| 39,0 | 3,40 | 1,70 | 3,00 | 558,74 | 5475,0 | 930500 | 790500 | 985500 | 815000 | 1040000 | 851500 | |
| 40,0 | 3,50 | 1,75 | 3,10 | 595,18 | 5830,0 | 991500 | 841000 | 1045000 | 863000 | — | — | |
| 41,0 | 3,60 | 1,80 | 3,20 | 632,78 | 6200,0 | 1050000 | 872000 | 1115000 | 906500 | — | — | |
| 43,5 | 3,80 | 1,90 | 3,40 | 711,42 | 6975,0 | 1185000 | 980000 | 1250000 | 1015000 | — | — | |
| 45,0 | 3,90 | 1,96 | 3,50 | 752,48 | 7370,0 | 1250000 | 1030000 | 1325000 | 1075000 | — | — | |
| 46,0 | 4,00 | 2,00 | 3,60 | 794,70 | 7790,0 | 1320000 | 1090000 | 1400000 | 1135000 | — | — | |
К канатной проволоке для грузолюдских тросов предъявляются более жесткие требования, чем для проволоки для обычных стальных канатов.
Узнать цены и оформить заказ на лифтовые канаты от 100 п.м. вы можете у наших менеджеров.
