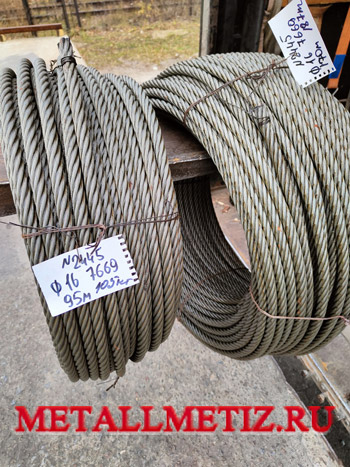

Трос ГОСТ 7669-80 двойной свивки с металлическим сердечником
Канат стальной двойной свивки типа ЛК-РО конструкции 6х36(1+7+7/7+14)+7х7(1+6) с металлическим сердечником — ГОСТ 7669-80.
Примеры условной маркировки:
- Канат ГОСТ 7669-80 14,5-Г-I-Ж-Н-Р-1770 — канат номинальным диаметром 14,5 мм., грузового назначения (Г), марки I, оцинкованный по группе «Ж» (для жестких погодных условий), нераскручивающийся (Н), рихтованный (Р), группа разрывного усилия — 1770 Н/кв.м.
- Канат ГОСТ 7669-80 23,0-Г-В-Н-Р-Т-1570 — трос номинальным диаметром 23,0 мм., грузовой (Г), марки В, нераскручивающийся (Н), рихтованный (Р), повышенной точности изготовления (Т), с группой разрывного усилия 1570 Н/кв.мм.
- Канат ГОСТ 7669 16 Г-ВК-Н-Р-1860 — канат ГОСТ 7669 диаметром 16,0 мм Грузовой, марки ВК, Нераскручивающийся, Рихтованный, группа на разрыв 1860 Н/мм2.
Сфера использования: для подъема и транспортировки различных грузов.
Основные параметры канатов ГОСТ 7669-80 приведены в таблице:
Диаметр, мм | Расчетн площадь сечения всех проволок, мм2 | Ориентиров масса 1000 м смазанного каната, кг | Маркировочная группа, Н/мм2 (кгс/мм2) | ||||||||||||||
каната | проволоки сердечника | проволоки в пряди | 1670(170) | 1770(180) | 1860(190) | ||||||||||||
центр-ной | в слое | центр-ной | первого слоя | второго слоя | третьего слоя (наружн) | Разрывное усилие, Н, не менее | |||||||||||
суммарное всех проволок | каната в целом | суммарное всех проволок | каната в целом | суммарное всех проволок | каната в целом | ||||||||||||
7 пров-к | 42 | 6 пров-к | 42 | 42 | 42 | 84 | |||||||||||
5,9 | 0,24 | 0,22 | 0,36 | 0,26 | 0,26 | 0,20 | 0,34 | 15,93 | 145,0 | — | — | 28100 | 21600 | 29650 | 22900 | ||
6,4 | 0,26 | 0,24 | 0,40 | 0,30 | 0,30 | 0,22 | 0,38 | 20,08 | 183,0 | — | — | 35400 | 27150 | 37350 | 28950 | ||
7,2 | 0,30 | 0,28 | 0,45 | 0,32 | 0,32 | 0,24, | 0,40, | 23,25 | 212,0 | — | — | 41000 | 31550 | 43250 | 33500 | ||
8,6 | 0,36 | 0,34 | 0,55 | 0,40 | 0,40 | 0,30 | 0,50 | 35,98 | 328,0 | 59900 | 47900 | 63450 | 48850 | 66950 | 51300 | ||
10,5 | 0,46 | 0,40 | 0,65 | 0,50 | 0,50 | 0,36 | 0,60 | 52,90 | 482,0 | 88100 | 70450 | 93300 | 71800 | 98450 | 75800 | ||
13,0 | 0,55 | 0,50 | 0,80 | 0,80 | 0,60 | 0,45 | 0,75 | 80,46 | 733,0 | 134000 | 106500 | 141500 | 108500 | 149500 | 115500 | ||
14,5 | 0,65 | 0,60 | 0,90 | 0,65 | 0,65 | 0,50 | 0,80 | 96,36 | 906,0 | 160500 | 128000 | 169500 | 130000 | 179000 | 138500 | ||
16,0 | 0,70 | 0,65 | 1,00 | 0,75 | 0,75 | 0,55 | 0,90 | 121,87 | 1145,0 | 203000 | 162000 | 214500 | 165000 | 226500 | 175000 | ||
17,5 | 0,75 | 0,70 | 1,10 | 0,80 | 0,80 | 0,60 | 1,00 | 145,0,3 | 1360,0 | 241500 | 193000 | 255500 | 196000 | 270000 | 209000 | ||
19,5 | 0,85 | 0,80 | 1,20 | 0,90 | 0,90 | 0,65 | 1,10 | 179,07 | 1630,0 | 298000 | 238500 | 315500 | 242500 | 333000 | 258000 | ||
21,0 | 0,90 | 0,85 | 1,30 | 1,00 | 1,00 | 0,70 | 1,20 | 213,39 | 1950,0 | 355500 | 284000 | 376000 | 289500 | 397000 | 307000 | ||
23,0 | 1,00 | 0,95 | 1,50 | 1,05 | 1,05 | 0,80 | 1,30 | 251,21 | 2290,0 | 418500 | 334500 | 443000 | 341000 | 467500 | 362000 | ||
25,0 | 1,10 | 1,00 | 1,60 | 1,15 | 1,15 | 0,85 | 1,40 | 292,10 | 2660,0 | 486500 | 389000 | 515000 | 396000 | 543500 | 417500 | ||
26,5 | 1,15 | 1,05 | 1,70 | 1,20 | 1,20 | 0,90 | 1,50 | 327,43 | 2975,0 | 545000 | 436000 | 577500 | 444000 | 609500 | 472000 | ||
28,0 | 1,20 | 1,10 | 1,80 | 1,30 | 1,30 | 0,95 | 1,60 | 373,25 | 3395,0 | 621500 | 497000 | 668000 | 506500 | 694500 | 538000 | ||
30,0 | 1,30 | 1,30 | 1,90 | 1,40 | 1,40 | 1,00 | 1,70 | 426,76 | 3890,0 | 710500 | 568000 | 752500 | 579000 | 794500 | 615000 | ||
32,5 | 1,40 | 1,30 | 2,00 | 1,50 | 1,50 | 1,10 | 1,80 | 487,48 | 4445,0 | 812000 | 649000 | 859500 | 661500 | 907500 | 703000 | ||
35,5 | 1,50 | 1,40 | 2,20 | 1,60 | 1,60 | 1,20 | 2,00 | 580,11 | 5290,0 | 966000 | 772500 | 1020000 | 787500 | 1080000 | 835000 | ||
36,5 | 1,60 | 1,50 | 2,30 | 1,70 | 1,70 | 1,26 | 2,10 | 646,37 | 5896,0 | 1075000 | 861000 | 1140000 | 877500 | 1200000 | 930000 | ||
39,0 | 1,70 | 1,60 | 2,40 | 1,80 | 1,80 | 1,30 | 2,20 | 716,29 | 6530,0 | 1190000 | 964500 | 1260000 | 972500 | 1330000 | 1025000 | ||
41,0 | 1,80 | 1,70 | 2,60 | 1,90 | 1,90 | 1,40 | 2,30 | 796,83 | 7265,0 | 1326000 | 1056000 | 1405000 | 1075000 | 1480000 | 1145000 | ||
42,0 | 1,90 | 1,80 | 2,70 | 1,90 | 1,80 | 1,40 | 2,40 | 843,90 | 7965,0 | 1406000 | 1115000 | 1485000 | 1140000 | 1570000 | 1215000 | ||
45,5 | 2,00 | 1,90 | 2,90 | 2,10 | 2,10 | 1,50 | 2,60 | 991,84 | 9045,0 | 1650000 | 1315000 | 1745000 | 1340000 | 1845000 | 1425000 | ||
49,0 | 2,10 | 2,00 | 3,10 | 2,30 | 2,30 | 1,70 | 2,80 | 1163,04 | 10600,0 | 1935000 | 1549000 | 2050000 | 1575000 | 2165000 | 1640000 | ||
52,0 | 2,20 | 2,10 | 3,30 | 2,40 | 2,40 | 1,80 | 3,00 | 1304,05 | 11850,0 | 2170000 | 1730000 | 2300000 | 1765000 | 2425000 | 1840000 | ||
57,0 | 2,40 | 2,30 | 3,60 | 2,60 | 2,60 | 2,00 | 3,20 | 1520,73 | 13900,0 | 2530000 | 1950000 | 2650000 | 2000000 | — | — | ||
60,5 | 2,50 | 2,40 | 3,70 | 2,70 | 2,70 | 2,06 | 3,40 | 1671,10 | 15240,0 | 2780000 | 2140000 | 2945000 | 2205000 | — | — | ||
61,5 | 2,60 | 2,50 | 3,80 | 2,80 | 2,80 | 2,10 | 3,50 | 1782,25 | 16260,0 | 2965000 | 2280000 | 3140000 | 2350000 | — | — | ||
64,0 | 2,70 | 2,50 | 3,90 | 2,90 | 2,90 | 2,15 | 3,60 | 1880,27 | 17148,0 | 3130000 | 2435000 | 3315000 | 2530000 | — | — | ||
68,0 | 2,80 | 2,60 | 4,10 | 3,00 | 3,00 | 2,25 | 3,80 | 2058,71 | 18775,0 | 3425000 | 2665000 | 3630000 | 2775000 | — | — | ||
72,0 | 3,00 | 2,80 | 4,30 | 3,20 | 3,20 | 2,40 | 4,00 | 2316,38 | 21125,0 | 3855000 | 3000000 | 4085000 | 3125000 | — | — |
Отгружается намотанным на деревянные барабаны по 500-3000 п.м.
