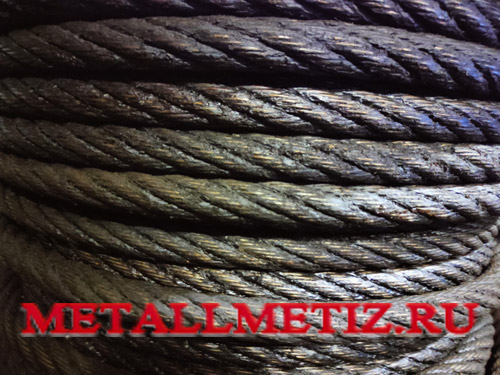

Канат ГОСТ 7668-80

Стальные тросы

Канат стальной двойной свивки типа ЛК-РО конструкции 6х36(1+7+7/7+14)+1 о.с. выпускается согласно ГОСТ 7668-80.

Канат ГОСТ 7668-80

Канат стальной двойной свивки ГОСТ 7668

Применяются в качестве грузовых канатов на кранах, талях, лебедках и т.д..

Тип сердечника — органический.

Примеры условного обозначения:

  • Канат ГОСТ 7668-80 9,0-Г-ВК-С-Н-Р-Т-1770 — канат ф 9,0 мм., грузового назначения (Г),марки ВК, оцинкованный по группе «С» (для средних погодных условий), нераскручивающийся (Н), рихтованный (Р), повышенной точности изготовления (Т), маркировочная группа разрывного усилия — 1770 Н/кв.мм.
  • Канат ГОСТ 7668-80 18,0-ГЛ-В-Н-Р-Т-1570 — канат ф 18,0 мм., грузолюдской (лифтовой) (ГЛ), марки ВК, нераскручивающийся (Н), рихтованный (Р), повышенной точности (Т), маркировочная группа разрывного усилия — 1570 Н/кв.мм.

Основные характеристики стальных канатов ГОСТ 7668:

Диаметр, мм Расчетная площадь сечения всех проволок, мм2 Ориентиров масса 1000 м смазанного каната, кг Маркировочная группа, Н/мм2 (кгс/мм2)
каната проволоки 1670(170) 1770(180) 1860(190)
центр-ной первого слоя второго слоя третьего слоя (наружн) Разрывное усилие, Н, не менее
суммарное всех проволок каната в целом суммарное всех проволок каната в целом суммарное всех проволок каната в целом
6 пров-к 42 пров-ки 42 пров-ки 42 пров-ки 84 пров-ки
6,3 0,38 0,28 0,28 0,20 0,36 15,72 155,5 27700 22650 29250 23650
6,7 0,40 0,30 0,30 0,22 0,38 17,81 176,0 31400 25700 33150 26800
7,4 0,45 0,32 0,32 0,24 0,40 20,16 199,0 35550 29100 37500 30350
8,1 0,50 0,36 0,36 0,28 0,45 25,67 253,5 45250 37050 47750 38650
9,0 0,55 0,40 0,40 0,30 0,50 31,45 310,5 52350 42950 55450 45450 58550 47400
9,7 0,60 0,45 0,45 0,34 0,55 38,82 383,5 64650 53000 68450 56100 72250 58500
11,5 0,70 0,50 0,50 0,40 0,65 51,96 513,0 86550 70950 91650 75100 96700 70300
13,5 0,80 0,60 0,60 0,45 0,75 70,55 696,5 117500 963000 124000 101500 131000 106000
15,0 0,90 0,65 0,65 0,50 0,80 82,16 812,0 136500 111500 144500 116500 152500 122500
16,5 1,05 0,75 0,75 0,55 0,90 105,73 1045,0 176000 144000 186500 150000 196500 157500
18,0 1,10 0,80 0,80 0,60 1,00 125,78 1245,0 209500 171500 221500 175500 234000 186500
20,0 1,20 0,90 0,90 0,65 1,10 153,99 1520,0 256500 210000 271500 215000 286500 229000
22,0 1,30 1,00 1,00 0,70 1,20 185,10 1830,0 308000 252500 326500 258500 344500 275000
23,5 1,50 1,05 1,05 0,80 1,30 215,94 2130,0 359500 294000 380500 304000 402000 321000
25,5 1,60 1,15 1,15 0,85 1,40 252,46 2495,0 420500 344000 445000 352500 470000 375500
27,0 1,70 1,20 1,20 0,90 1,50 283,79 2800,0 472500 387500 500500 396500 528000 422000
29,0 1,80 1,30 1,30 0,95 1,60 325,42 3215,0 542000 444000 574000 454500 605500 848000
31,0 1,90 1,40 1,40 1,00 1,70 369,97 3655,0 616000 505000 652500 517000 688500 550500
33,0 2,00 1,50 1,50 1,10 1,80 420,96 4155,0 701000 574500 742500 588000 783500 626500
34,5 2,10 1,55 1,55 1,15 1,90 461,07 4550,0 768000 629500 813000 644500 858500 686000
36,5 2,20 1,60 1,60 1,20 2,00 503,09 4965,0 838000 686500 887000 703500 936500 748500
38,0 2,30 1,70 1,70 1,25 2,10 558,07 5510,0 929500 762000 984000 777500 1035000 881000
39,5 2,40 1,80 1,80 1,30 2,20 615,95 6080,0 1025000 841000 1085000 861000 1145000 917000
42,0 2,60 1,90 1,90 1,40 2,30 683,68 6750,0 1135000 933500 1205000 955500 1270000 1010000
43,0 2,70 1,90 1,90 1,40 2,40 717,18 7120,0 1190000 976000 1265000 1005000 1335000 1060000
44,5 2,80 2,00 2,00 1,50 2,50 787,38 7770,0 1310000 1065000 1385000 1095000 1465000 1165000
46,5 2,90 2,10 2,10 1,50 2,60 850,76 8400,0 1415000 1160000 1500000 1180000 1580000 1260000
48,5 3,00 2,20 2,20 1,60 2,70 927,12 9155,0 1540000 1265000 1635000 1290000 1725000 1380000
50,5 3,10 2,30 2,30 1,70 2,80 1006,85 9940,0 1675000 1370000 1775000 1400000 1870000 1490000
53,5 3,30 2,40 2,40 1,80 3,00 1131,96 11150,0 1885000 1540000 1995000 1570000 2105000 1680000
56,0 3,40 2,50 2,50 1,90 3,10 1219,89 12050,0 2030000 1640000 2150000 1715000
58,5 3,60 2,60 2,60 2,00 3,20 1314,56 13000,0 2190000 1730000 2315000 1790000
60,5 3,70 2,70 2,70 2,05 3,40 1446,74 14250,0 2410000 1915000 2550000 1970000
63,0 3,80 2,80 2,80 2,10 3,50 1538,92 15200,0 2560000 2020000 2710000 2085000
65,0 3,90 2,00 2,90 2,15 3,60 1634,03 16100,0 2720000 2175000 2880000 2210000
68,0 4,10 3,00 3,00 2,25 3,80 1792,62 17700,0 2985000 2385000 3160000 2430000
72,0 4,30 3,20 3,20 2,40 4,00 2008,28 19800,0 3345000 2670000 3540000 2715000

Заказать стальные канаты по ГОСТу 7668 от 100 п.м. вы можете у наших менеджеров.
