Канат ГОСТ 3093-80

Стальные тросы

Канат двойной свивки типа ЛК-О и типа ТК по ГОСТ 3093-80

Канат двойной свивки типа ЛК-О и типа ТК по ГОСТ 3093-80

Канат двойной свивки типа ЛК-О и типа ТК по ГОСТ 3093-80

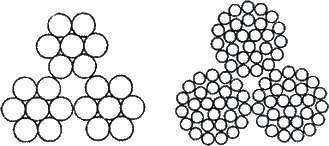

Канат двойной свивки типа ЛК-О конструкции 3х7(1+6), типа ТК конструкции 3х27(3+9+15) и типа ТК конструкции 3х37(1+6+12+18) ГОСТ 3093-80.

Тип сердечника — металлический.

Основное применения: как грузовой трос.

Пример условного обозначения:

  • Канат 12,0-Г-I-С-Н-Р-Т-1770 ГОСТ 3093-80 — канат грузовой (Г) диаметром 12,0 мм., марки I, оцинкованный по группе «С» (для средних условий работы), нерскручивающийся (Н), рихтованный (Р), повышенной точности изготовления (Т), маркировочная группа разрывного усилия — 1770 Н/кв.мм. (180 кгс/кв.мм.).

Основные параметры тросов ГОСТ 3093-80 указаны в таблице:

Диаметр, мм Расчетная площадь сечения всех проволок, мм2 Ориентировочная масса 1000 м смазанного каната, кг Маркировочная группа, Н/мм2 (кгс/мм2)
каната проволоки 1570(160) 1670(170) 1770(180)
центральной в слоях Разрывное усилие, Н, не менее
суммарное всех проволок в канате каната в целом суммарное всех проволок в канате каната в целом суммарное всех проволок в канате каната в целом
3 проволоки 18 проволок
1,35 0,20 0,20 0,66 5,84 1030 940 1095 1005 1160 1045
3,0 0,55 0,50 4,25 38,0 6660 6125 7080 6505 7495 6800
3 проволоки 108 проволок
12,0 0,85 0,8 55,99 504,5 87750 72100 93250 76400 98750 77750
81 проволока
14,5 1,2 91,6 860,0 143500 117000 152500 124500 161500 127000
3 проволоки 108 проволок
17,0 1,30 1,20 126,13 1095,0 197500 161500 210000 171500 222000 176000

Минимальная партия для открытия заказа на производство канатов по ГОСТ 3093 — 1000 п.м.
