Грозотрос. Молниезащитный трос

Грозотрос тк 50 и тк 70 ГОСТ 3063. Молниезащитный трос СТО 71915393-ТУ 062-2008

Грозотрос тк 50 и тк 70 ГОСТ 3063. Молниезащитный трос СТО 71915393-ТУ 062-2008

Грозотрос тк 50 и тк 70 ГОСТ 3063. Молниезащитный трос СТО 71915393-ТУ 062-2008

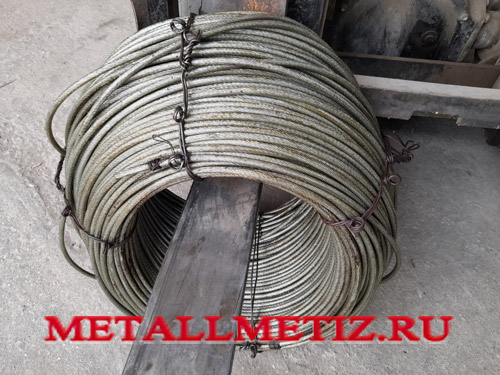

Грозозащитный трос — это стальной канат, применяемый для защиты линий электропередач от прямого попадания молнии во время грозы.

Выделяют следующие виды грозозащитных канатов:

  • трос грозозащитный марки ТК 50 и ТК 70 (ГОСТ 3063-80)
  • трос молниезащитный марки МЗ (СТО 71915393-ТУ 062-2008)

Иногда в качестве грозотроса применяются канаты по ГОСТ 3062-80 или ГОСТ 3064-80.

Грозозащитный трос ТК 70 — это канат стальной оцинкованный ф 11,0 мм. по ГОСТ 3063. Грозотрос ТК 50 — это канат ф 9,1 мм.

Трос молниезащитный марки МЗ-В-ОЖ-Н-Р изготавливается ОАО «Северсталь-Метиз» по СТО 71915393-ТУ 062-2008.

Канаты данного типа рекомендованы для установки на новых объектах «ФСК ЕЭС», «МРСК» и «Электросетьсервис» специальной комиссией ФСК ЕЭС с 01.07.09 г.

По сравнению со старыми марками канатов ТК 50 и ТК 70, новый вид молниезащитного троса СТО 71915393-ТУ 062-2008 имеет следующие преимущества:

  • увеличенный срок эксплуатации (не менее 20 лет)
  • повышенная устойчивость к прямому попаданию разряда молнии
  • сохранение свойств каната даже после прямого удара молнии
  • повышенная антикоррозионная стойкость
  • повышенная разрывная прочность.

Вместе с тем тросы типа МЗ значительно дороже тросов типа ТК 50 и ТК 70.

Основные характеристики молниезащитного троса СТО 71915393-ТУ 062-2008:

Грозотрос тк 50 и тк 70 ГОСТ 3063. Молниезащитный трос СТО 71915393-ТУ 062-2008

Наименование Маркировочная группа, Н/мм2 (кг/мм2) Ориентировочный вес молниезащитного троса (1000 метров/кг)
МЗ-8,0-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 366
МЗ-9,2-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 490
МЗ-11,2-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 695
МЗ-13-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 982
МЗ-14-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 1125
МЗ-15-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 1305
МЗ-16-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 1470
МЗ-17-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 1670
МЗ-18,5-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 1995
МЗ-21-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 2560
МЗ-22,5-В-ОЖ-Н-Р 1770(180), 1860(190), 1960(200) 2935
