ГОСТ 5916-70 распространяется на гайку низкую шестигранную класса точности В с размером резьбы от М1 до М48 мм.
Используемые марки стали: сталь 10, 20, 20Г2Р, 35, 40Х, 45. Кроме того, низкая гайка может производиться из нержавеющей стали и цветных металлов и сплавов, например, бронзы, латуни, алюминия и т.д.
Классы прочности для стальной гайки: 5; 6; 8; 10 и 12.
Низкая гайка применяется, в основном, в машиностроении и станкостроении для скрепления узлов и деталей вместе со шпильками, болтами и шайбами.
По типу покрытия гайка может быть черной (без покрытия) и оцинкованной (ТДЦ и гальваника).
Пример условного обозначения гайки:
- Гайка М16-6H.8.016 (S24) ГОСТ 5916-70 — гайка низкая шестигранная с номинальным диаметром резьбы М16 мм., размером под ключ S — 24, с крупным шагом резьбы с полем допуска 6H, высокопрочная класса прочности 8.0, оцинкованная с толщиной цинкового покрытия 16 мкм.

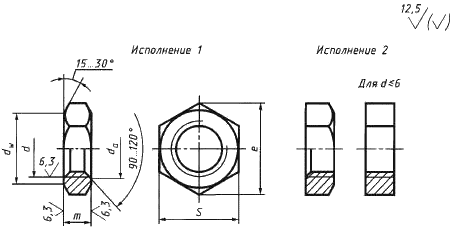

Чертеж низкой гайки ГОСТ 5916-70:
Основные параметры, размеры и вес стальной низкой гайки ГОСТ 5916-70 (от М1 по М10):
| d | М1* | М1.4* | M1.6 | M2 | M2.5 | M3 | М3.5* | M4 | М5 | M6 | М8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,25 | 0,30 | 0,35 | 0,40 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| мелкий | — | 1 | 1,25 | ||||||||||
| da | не менее | 1,0 | 1,4 | 1,6 | 2 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 | 8,0 | 10 |
| не более | 1,15 | 1,61 | 1,84 | 2,30 | 2,9 | 3,45 | 4,00 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | |
| m | 0,8 | 1,0 | 1,2 | 1,6 | 1,8 | 2,0 | 2,2 | 2,7 | 3,2 | 4,0 | 5,0 | ||
| e | 3,3 | 4,2 | 5,3 | 5,9 | 6,4 | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | |||
| dw | 2,9 | 3,6 | 4,5 | 5,0 | 5,4 | 6,3 | 7,2 | 9 | 11,7 | 14,6 | |||
| S | 3,2 | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 16 | |||
| N | 0,037 | 0,038 | 0,057 | 0,074 | 0,163 | 0,218 | 0,276 | 0,431 | 0,656 | 1,254 | 2,667 | 5,020 | |
Продолжение: гайка низкая от М12 по М48:
| d | M12 | М14* | M16 | М18* | M20 | М22* | M24 | М27* | M30 | M36 | М42 | М48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| мелкий | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | |
| da | не менее | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не более | 13 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| m | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 | 12,0 | 13,5 | 15,0 | 18,0 | 21,0 | 24,0 | |
| e | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
| dw | 16,5 | 19,2 | 22,0 | 24,8 | 27,7 | 31,4 | 33,2 | 38,0 | 42,7 | 51,1 | 59,9 | 69,4 | |
| S | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| N | 6,840 | 11,67 | 17,68 | 25,98 | 35,53 | 50,01 | 59,79 | 88,06 | 127,15 | 216,99 | 360,63 | 558,12 | |
По ГОСТ 5916-70 также возможно изготовление гайки с другими размерами:
| d | M10 | M12 | М14 | М22 | |
|---|---|---|---|---|---|
| P | крупный | 1,5 | 1,75 | 2 | 2,5 |
| мелкий | 1,25 | 1,25 | 1,5 | 1,5 | |
| da | не менее | 10 | 12 | 14 | 22 |
| не более | 10,8 | 13 | 15,1 | 23,8 | |
| m | 8,4 | 10,8 | 12,8 | 19,8 | |
| e | 18,7 | 20,9 | 23,9 | 35,0 | |
| dw | 15,5 | 17,2 | 20,1 | 29,5 | |
| S | 17 | 19 | 22 | 32 | |
| N | 6,110 | 8,304 | 13,66 | 40,43 | |
Размеры гаек, обозначенные *, применять не рекомендуется.
Условные обозначения:
d — номинальный диаметр резьбы, мм
P — шаг резьбы, мм
da — внутренний диаметр, мм
m — высота гайки (h14 для d ≤ 12; h15 для М12 < d ≤ М18; h16 для d > М18), мм
e — диаметр описанной окружности, не менее, мм
dw — наружный диаметр, не менее, мм
S — размер под ключ, мм
N — вес 1000 шт. стальных гаек (исполнение 1) с крупным шагом резьбы, кг
