Болтокомплект высокопрочный: болт + гайка + шайба к нему.
ГОСТ 32484.1-2013 – это стандарт, регулирующий требования к высокопрочному крепежу. Высокопрочный крепеж, соответствующий ГОСТ 32484.1-2013, относится к одним из самых надежных и качественных видов крепежных изделий.
Стандарт ГОСТ 32484 разработан с целью установления общих требований к высокопрочным крепежным изделиям. Он применяется в различных отраслях промышленности, включая строительство мостов, а также машиностроение, энергетику и другие сферы. Данный стандарт определяет требования к материалам, маркировке, техническим характеристикам, испытательным методам и упаковке высокопрочных метизов.
Высокопрочный крепеж способен выдерживать серьезные внешние нагрузки и не терять своих характеристик с течением времени. Благодаря этому обеспечивается безопасность и надежность конструкции, а также продлевается ее срок службы.
Кроме того, ГОСТ 32484.1-2013 устанавливает требования к материалам, из которых изготавливается крепеж. Они должны соответствовать определенным физическим и механическим свойствам, чтобы гарантировать высокую прочность и долговечность крепежных изделий. ГОСТ также определяет правила маркировки, которая помогает идентифицировать и классифицировать крепежный материал.
Специальные испытательные методы позволяют проверить соответствие крепежа требованиям стандарта. Такие испытания включают контроль разрушения, химический анализ, испытание на прочность и многое другое. Только после успешного прохождения всех испытаний крепеж получает соответствующую маркировку и может быть использован для строительства или производства.
Маркировка болтокомплектов по ГОСТ 32484:
| Общие параметры маркировки | Болтовые комплекты | ||
| Системы | HR | HV | |
| Требования к техническим параметрам | ГОСТ № 32484.1 от 2013 года | ||
| В комплект входит болт с гайкой | ГОСТ № 32484.3 | ГОСТ № 32484.4 | |
| Обозначение | HR | HV | |
| Прочность соединения | 8,8/8 | 10,9/10 | |
| Шайба | Стандарт № 32484.5, № 32484.6 | ||
| Условное обозначение | Н | ||
| Документ, регламентирующий преждевременную натяжку | ГОСТ № 32484.2 от 2013 года | ||

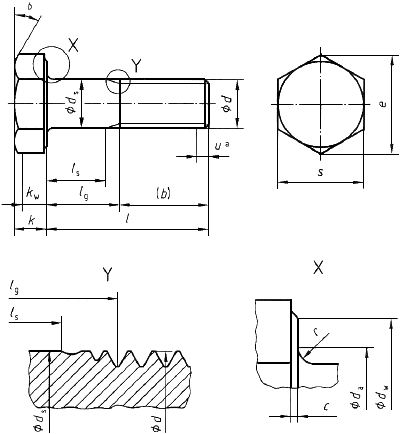

Чертеж высокопрочного болта ГОСТ 32484:
| Наименование изделия | Резьба | Шаг резьбы, мм | Толщина головки, мм | Длина резьбы, мм | Длина гладкого стержня между головкой и резьбой, мм | Диаметр описываемой окружности головки, мм, не меньше |
| Болты | М12 | 1,75 | 7,5 | 30 | 11,25-70 | 23,91 |
| М14 | 2 | 8,8 | 34 | 13-120 | 26,17 | |
| М16 | 10 | 38 | 14-106 | 29,56 | ||
| М18 | 2,5 | 11,5 | 42 | 16,5-112 | 32,95 | |
| М20 | 12,5 | 46 | 17,5-98 | 35,03 | ||
| М22 | 14 | 50 | 18,5-94 | 39,55 | ||
| М24 | 3 | 15 | 54 | 21-140 | 45,2 | |
| М27 | 17 | 60 | 22,5-134 | 50,85 | ||
| М30 | 3,5 | 18,7 | 66 | 25,5-128 | 55,37 | |
| М36 | 4 | 22,5 | 78 | 30-116 | 66,44 |
На болтах не допускается наличие трещин, зазубрин, механических повреждений головки, стержня, резьбы. Болты могут иметь оксидное, оцинкованное, термодиффузионное покрытие. Выбор покрытия крепежа зависит от условий эксплуатации. По согласованию с заказчиком возможно использование других материалов для создания защитного покрытия.

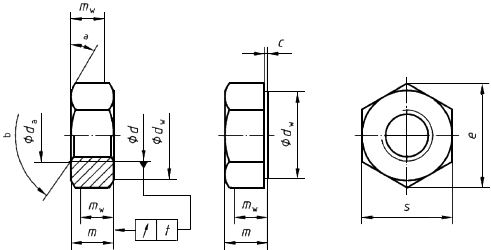

Чертеж гайки высокопрочной ГОСТ 32484:
| Наименование изделия | Резьба | Шаг резьбы, мм | Толщина, мм | Диаметр описываемой окружности, мм, не меньше |
| Гайки | М12 | 1,75 | 10,37-10,8 | 23,91 |
| М14 | 2 | 12,1-12,8 | 27,12 | |
| М16 | 14,1-14,8 | 29,56 | ||
| М18 | 2,5 | 15,1-15,8 | 32,95 | |
| М20 | 16,9-18 | 35,03 | ||
| М22 | 18,1-19,4 | 39,55 | ||
| М24 | 3 | 20,2-21,5 | 45,2 | |
| М27 | 22,5-23,8 | 50,85 | ||
| М30 | 3,5 | 24,3-25,6 | 55,37 | |
| М36 | 4 | 29,4-31 | 66,44 |
Гайки производятся из высокопрочной конструкционной стали, покрыты оксидной пленкой, горячим оцинкованием, термодиффузионным слоем или другим способом. Гайка обладает высокой прочностью, стойкостью к коррозии в условиях влажной агрессивной среды.
Характеристики высокопрочной шайбы ГОСТ 32484:
| Наименование изделия | Расчетный диаметр, мм | Внутренний диаметр, мм | Внешний диаметр, мм | Высота номинальная, мм | Высота, мм |
| Шайба | 12 | 13-13,27 | 23,48-24 | 3 | 2,7-3,3 |
| 14 | 15-15,27 | 27,48-28 | |||
| 16 | 17-17,27 | 29,48-30 | 4 | 3,7-4,3 | |
| 18 | 19-19,33 | 33,38-34 | |||
| 20 | 21-21,33 | 36,38-37 | |||
| 22 | 23-23,33 | 38,38-39 | |||
| 24 | 25-25,33 | 43,38-44 | |||
| 27 | 28-28,52 | 49-50 | 5 | 4,4-5,6 | |
| 30 | 31-31,62 | 54,8-56 | |||
| 36 | 37-37,62 | 64,8-66 | 6 | 5,4-6,6 |
Шайбы калёные маркируются на боковой части поверхности способом штамповки.
