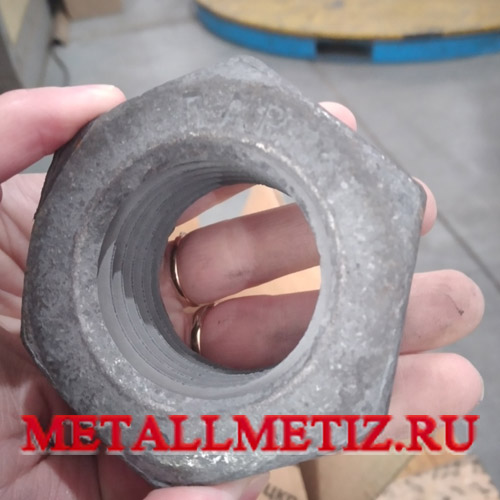

Гайка высокопрочная ГОСТ Р 52645

ГОСТ Р 52645-2006: гайка высокопрочная с увеличенным размером под ключ класса прочности 8 и 10.

Используется совместно с высокопрочными болтами ГОСТ Р 52644 и шайбами ГОСТ Р 52646 для соединения деталей в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом.

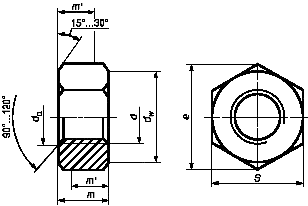

Конструкция и размеры гаек ГОСТ Р 52645 приведены на рисунке:

Размеры гайки по ГОСТ Р 52645 (в мм):

d1)		M16	(M18)2)	M20	(M22)2)	M24	(M27)2)	M30	M36	M42	М48
P3)		2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
da	Не менее	16	18	20	22	24	27	30	36	42	48
	Не более	17,3	19,4	21,6	23,8	25,9	28,2	32,4	38,9	45,4	51,8
dw	Не более	27	30	34	36	41	46	50	60	65	75
	Не менее	24,9	27	31,4	33,3	38,0	42,8	46,5	55,9	58,5	67,5
m4)	Не более	17,1	18	20,7	23,6	24,2	27,6	30,7	36,6	42	48
	Не менее	16,4	16,9	19,4	22,3	22,9	26,3	29,1	35,0	40,4	46,4
m’	Не менее	13,1	13,5	15,5	17,8	18,3	21,0	23,3	28,0	31,5	36
S	Не более	27	30	34	36	41	46	50	60	65	75
	Не менее	26,16	29	33	35	40	45	49	58,8	63,1	73,1
e	Не менее	29,6	35	37,29	39,55	45,2	50,85	55,37	66,44	72,1	83,4

Где:
1) Диаметр резьбы.
2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.
3) Р — шаг резьбы.
4) Допускается применение гаек уменьшенной высоты при соответствующем обосновании.

Вес гайки высокопрочной ГОСТ Р 52645 (без защитного покрытия):

Номинальный диаметр резьбы d, мм	Теоретическая масса 1000 шт. гаек, кг
	нормальной высоты	уменьшенной высоты
16 (18) 20 (22) 24 (27) 30 36 42 48	56 72 89 130 183 224 266 454 740 1144	50 66 80 108 171 224 266 368 611 921
