Классы прочности: от 6 до 12.
Типы покрытия: черные (без покрытия), оцинкованные с толщиной покрытия 6 мкм и 9 мкм.
Изготавливается из марок стали: ст20, ст35, ст35Х, ст40Х, ст45, 09Г2С, 20ХН3А, 30ХМА, 30ХГСА и других.
Поле допуска резьбы: 6Н.
Сфера применения: в строительстве совместно с болтами или шпильками.
Близкие аналоги: ГОСТ ISO 4032, ДИН 934
Выпускаются в ящиках по 50 кг или в коробках по 25 кг.
Пример условной маркировки:
- Гайка М52.08.019 ГОСТ 10605-94 — гайка с номинальным диаметром резьбы 52 мм, высокопрочная класса прочности 8, оцинкованная с толщиной цинкового покрытия 9 мкм.

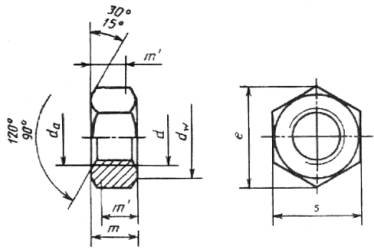

Размеры гайки по ГОСТ 10605 указаны на рисунке и в таблице:
| Резьба d | (М52) | М56 | М64 | М72 | (М76) | М80 | М90 | М100 | М110 | М125 | М140 | М150 | |
| Р | крупный | 5,0 | 5,5 | 6,0 | — | — | — | — | — | — | — | — | — |
| мелкий | 3,0 | 4,0 | 6,0 и 4,0 | ||||||||||
| da | мин. | 52 | 56 | 64 | 72 | 76 | 80 | 90 | 100 | 110 | 125 | 140 | 150 |
| макс. | 56,2 | 60,5 | 69,1 | 77,8 | 82,1 | 68,4 | 97,2 | 108,0 | 118,8 | 135,0 | 151,2 | 162,0 | |
| dw мин. | 74,2 | 78,7 | 88,2 | 97,7 | 102,4 | 107,2 | 121,1 | 135,4 | 144,9 | 168,6 | 187,2 | 211,0 | |
| e мин. | 88,25 | 93,56 | 104,86 | 116,16 | 121,81 | 127,46 | 144,08 | 161,03 | 172,33 | 200,58 | 222,72 | 250,97 | |
| m | макс. | 42 | 45 | 51 | 58 | 61 | 64 | 72 | 80 | 88 | 100 | 112 | 128 |
| мин. | 40,4 | 43,4 | 49,1 | 56,1 | 59,1 | 62,1 | 70,1 | 78,1 | 85,8 | 97,8 | 109,8 | 125,5 | |
| т* мин. | 32,3 | 34,7 | 39,3 | 44,9 | 47,3 | 49,7 | 56,1 | 62,5 | 68,6 | 78,2 | 87,8 | 100,4 | |
| S | ном.-макс. | 80 | 85 | 95 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 225 |
| мин. | 78,1 | 82,8 | 92,8 | 102,8 | 107,8 | 112,8 | 127,5 | 142,5 | 152,5 | 177,5 | 197,1 | 222,1 | |
| Примечание — Размеры гаек, заключенные в скобки, применять не рекомендуется. | |||||||||||||
Технические требования к гайкам по ГОСТ 10605:
| Материал | Углеродистая сталь | Коррозионностойкая сталь | |
| Общие технические требования | ГОСТ 18126 | ||
| Резьба | Размеры | Профиль и основные размеры | |
| Стандарт | ГОСТ 9150, ГОСТ 24705 | ||
| Допуски | 6Н | ||
| Стандарт | ГОСТ 16093 | ||
| Механические свойства | Группа | 02, 04, 05, 06, 07 | 11, 21, 23, 25 |
| Стандарт | ГОСТ 18126 | ||
| Допуски | Класс точности | В | |
| Стандарт | ГОСТ 1759.1 | ||
| Окончательная обработка поверхности изделия | Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303
Покрытия — по ГОСТ 18126 |
||
| Приемка | ГОСТ 17769 | ||
| Маркировка и упаковка | ГОСТ 18126, ГОСТ 18160 | ||
Теоретическая масса стальной гайки по ГОСТ 10605:
| Шаг резьбы, мм | Теоретическая масса гайки, кг » при номинальном диаметре резьбы d, мм | |||||||||||
| (52) | 56 | 64 | 72 | (76) | 80 | 90 | 100 | 110 | 125 | 140 | 150 | |
| Крупный 5,0; 5,5 и 6,0 | 1,21 | 1,45 | 1,99 | — | — | — | — | — | — | — | — | — |
| Мелкий 3,0 и 4,0 | 1,18 | 1,42 | 1,94 | 2,63 | 2,99 | 3,39 | 4,88 | 6,76 | 8,12 | 12,79 | 17,43 | 24,51 |
| Мелкий 6,0 | — | — | — | 2,69 | 3,06 | 3,47 | 4,98 | 6,88 | 8,27 | 12,99 | 17,67 | 24,83 |
Оформить заказ на гайку ГОСТ 10605 вы можете у наших специалистов.
