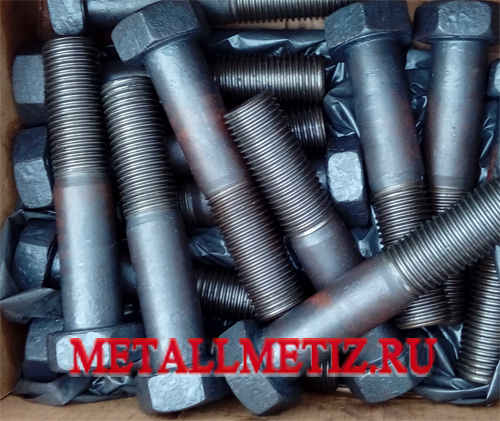

Предназначается для соединения металлических конструкций, применяемых в строительстве и в тяжелом машиностроении.
В зависимости от климатического исполнения производятся двух видов:
- У (для районов с расчетной температурой от –40°С и выше).
- ХЛ (для районов с расчетной температурой от –65°С и выше). Головка болта дополнительно маркируется буквами ХЛ.
Основные параметры болтов высокопрочных по ГОСТу Р 52644:
Табл.1
|
Класс прочности |
Марки стали |
Наружный диаметр резьбы d, мм |
Механические свойства |
|||
|
Временное сопротивление δв, H/мм2 |
Твердость по Бринеллю, HB |
|||||
|
не менее |
не более |
не менее |
не более |
|||
|
6,8 |
40Х |
42 |
650 |
850 |
181 |
363 |
|
48 |
600 |
800 |
||||
|
8,8 |
40Х |
36 |
800 |
950 |
242 |
|
|
9,8 |
40Х |
30 |
900 |
1150 |
285 |
|
|
30Х3МФ |
42 |
900 |
1200 |
300 |
||
|
30Х3МФ |
48 |
900 |
1200 |
268 |
||
|
10,9 |
40Х |
16—27 |
1078 |
1274 |
331 |
388 |
|
30Х3МФ |
36 |
1000 |
1200 |
300 |
363 |
|
|
30Х3МФ 30Х2НМФА |
36—48 |
1078 |
1275 |
331 |
388 |
|
|
12,9 |
20Х2НМТРБ |
16—30 |
1274 |
1519 |
360 |
415 |

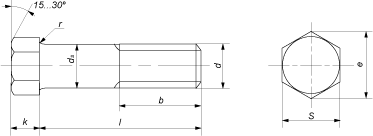

Табл. 2 ( в мм.)
| Параметры болта |
Номинальный диаметр резьбы d |
|||||||
|
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
||
| Шаг резьбы, P |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
|
| Диаметр стержня, ds |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
|
| Высота головки, K |
12 |
13 |
14 |
15 |
17 |
19 |
19 |
|
| Диаметр описанной окружности e, не менее |
29,9 |
33,3 |
35 |
39,6 |
45,2 |
50,9 |
50,9 |
|
| Размер под ключ, S |
27 |
30 |
34 |
36 |
41 |
46 |
50 |
|
| Радиус под головкой, r |
1,2 |
1,2 |
1,6 |
1,6 |
1,6 |
1,6 |
2 |
|
| Длина резьбовой части, b | L ≤ 150 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
| L > 150 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
|
Высокопрочные болты обычно используются с шайбой ГОСТ Р 52646 и гайкой ГОСТ Р 52645.
Купить высокопрочные болты ГОСТ 52644 оптом от 100 кг с доставкой по России вы можете у наших специалистов.
