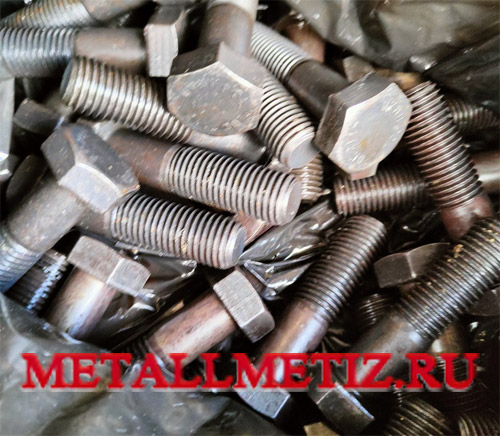

ГОСТ 10602-94: болты с шестигранной головкой размерами свыше М48 (от М52 до М150).
Классы прочности: 4,8; 5,8; 8,8; 10,9.
Производятся из стали марок 10кп, 20кп, 10, 20, 35, 20Г2Р, 30Г2Р, 35, 40Х, 09Г2С, 12Х18Н10Т, 14Х17Н2 и других.
Поле допуска резьбы: 6g, 8g.
Применяются в машиностроении и мостостроении для особо ответственных конструкций, несущих большую нагрузку.
Отгружаются в деревянных ящиках по 40-50 кг. или в картонных коробках по 25-30 кг.
Пример обозначения:
- Болт М150-500.10.9.019 ГОСТ 10602-94 — болт с шестигранной головкой по ГОСТ 10602, с номинальным диаметром резьбы d=150 мм., длиной L=500 мм, высокопрочный класса прочности 10,9, оцинкованный с толщиной цинкового покрытия 9 микрон.

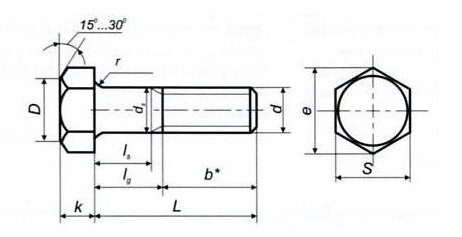

Чертеж болта ГОСТ 10602-94:
Размеры и масса болтов ГОСТ 10602-94 (в мм):
Диаметр болта (d) |
52 |
56 |
64 |
72 |
76 |
80 |
90 |
100 |
110 |
125 |
140 |
150 |
|
Длина резьбы (b)
(в зависимости от длины болта)
|
116/129 |
124/137 |
140/153 |
156/169 |
177 |
185 |
205 |
225 |
245 |
275 |
305 |
325 |
|
Размер под ключ S |
80 |
85 |
95 |
105 |
110 |
115 |
130 |
145 |
155 |
180 |
200 |
225 |
|
Шаг резьбы |
Крупный |
5 |
5,5 |
6 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
Мелкий |
3 |
4 |
4,0 или 6,0 |
||||||||||
Длина болта l, мм |
Теоретическая масса болтов, кг, при номинальном диаметре резьбы d, мм |
||||||||||||
52 |
56 |
64 |
72 |
76 |
80 |
90 |
100 |
110 |
125 |
140 |
150 |
||
150 |
3,72 |
4,34 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
160 |
3,89 |
4,53 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
170 |
4,06 |
4,72 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
180 |
4,23 |
4,91 |
6,59 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
190 |
4,4 |
5,1 |
6,84 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
200 |
4,62 |
5,29 |
7,09 |
9,24 |
— |
— |
— |
— |
— |
— |
— |
— |
|
210 |
4,74 |
5,48 |
7,34 |
9,56 |
10,8 |
— |
— |
— |
— |
— |
— |
— |
|
220 |
4,91 |
5,67 |
7,59 |
9,88 |
11,2 |
12,5 |
— |
— |
— |
— |
— |
— |
|
240 |
5,25 |
6,05 |
8,09 |
10,52 |
12 |
13,3 |
— |
— |
— |
— |
— |
— |
|
250 |
5,42 |
6,24 |
8,34 |
10,84 |
12,4 |
13,7 |
18,33 |
— |
— |
— |
— |
— |
|
260 |
5,59 |
6,43 |
8,59 |
11,22 |
12,8 |
14,1 |
18,73 |
— |
— |
— |
— |
— |
|
280 |
5,93 |
6,81 |
9,09 |
11,86 |
13,6 |
14,9 |
19,73 |
25,24 |
— |
— |
— |
— |
|
300 |
6,29 |
7,19 |
9,59 |
12,5 |
14,4 |
15,7 |
20,73 |
26,44 |
32,43 |
— |
— |
— |
|
320 |
— |
— |
10,1 |
13,14 |
15,2 |
16,5 |
21,73 |
27,64 |
33,93 |
— |
— |
— |
|
340 |
— |
— |
10,6 |
13,78 |
16 |
17,3 |
22,73 |
28,84 |
35,43 |
48,58 |
— |
— |
|
360 |
— |
— |
11,1 |
14,42 |
16,8 |
18,1 |
23,73 |
30,04 |
36,93 |
50,48 |
— |
— |
|
380 |
— |
— |
— |
— |
17,6 |
18,9 |
24,73 |
31,24 |
38,43 |
52,38 |
67,92 |
— |
|
400 |
— |
— |
— |
— |
18,4 |
19,7 |
25,73 |
32,44 |
39,93 |
54,28 |
70,32 |
— |
|
420 |
— |
— |
— |
— |
— |
— |
26,73 |
33,64 |
41,43 |
56,18 |
72,72 |
98,1 |
|
450 |
— |
— |
— |
— |
— |
— |
28,73 |
35,44 |
43,63 |
59,08 |
76,32 |
103 |
|
480 |
— |
— |
— |
— |
— |
— |
— |
— |
45,83 |
61,98 |
79,92 |
107 |
|
500 |
— |
— |
— |
— |
— |
— |
— |
— |
47,33 |
63,88 |
82,32 |
111 |
Неполные аналоги: ГОСТ Р ИСО 4014, DIN 931, DIN 933
Купить болты ГОСТ 10602 оптом от 100 кг вы можете у наших специалистов.
